引言：電機的應用研究是電機研究中最重要的研究?jī)?nèi)容，也是研究電機的最終目的。由于電機能產生驅動轉矩，作為用電器或各種機械的動力源。在國民經濟各部門具有廣闊的應用前景。

什么電機可以控制角度，換言之就是在需要控制角度位移的時候，會使用到什么電機。通常電機的作用是產生驅動轉矩，作為用電器或各種機械的動力源。同樣，電機的種類也有很多，如直流電機、無刷電機、步進電機、伺服電機、減速電機等等。

本文主要為了解答什么電機可以控制角度，同時，還要以最簡單快捷的方式來實現這個過程。因?yàn)閾?jù)我了解，有些電機可以通過一些速度與角度之間的轉換關系，通過計算來獲得轉動角度的數據，所以，找到最簡單快速的解決辦法，才是我們這篇文章的核心。

無刷電機如何控制角度

文章開頭提到了通過一些其他的辦法也可以控制角度，這里我們就以無刷電機為例，看看無刷電機是如何控制角度的吧。

無刷電機的角度是通過IMU或編碼盤獲取的，控制器也會讓無刷電機盡力保持角度。電機角度控制簡單分為兩層，內層電機速度環和外層電機角度環。首先需要獲取編碼盤脈沖值，進行處理，得到實時反饋轉速，然后通過PID控制器，形成速度內環。對編碼盤脈沖值處理，電機會獲得絕對角度反饋。用手撥動三圈，電機會獲得您已經行駛1080度提示，然后通過PID控制器，至此，角度環形成。

除了無刷電機以外，還有什么電機可以控制角度呢?有人會問伺服電機可以控制角度嗎?其實也可以，不過在本文中我們不做分析和解答了。我們要找到最簡單快捷的能夠控制角度的電機，那就是我們的步進電機。

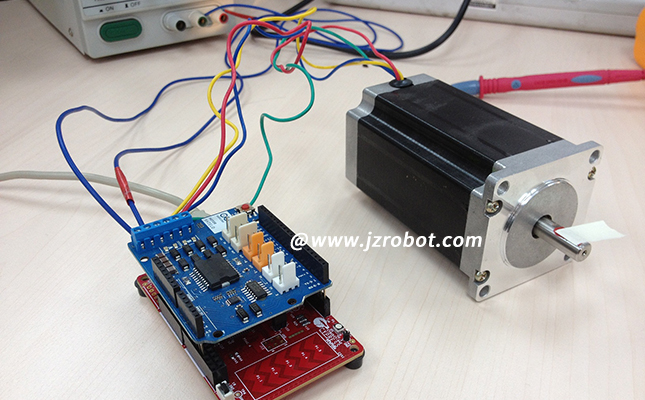

步進電機如何控制角度

步進電機是一種將電脈沖信號轉換成相應角位移或線位移的電動機。每輸入一個脈沖信號，轉子就轉動一個角度或前進一步，其輸出的角位移或線位移與輸入的脈沖數成正比，轉速與脈沖頻率成正比。因此，步進電動機又稱脈沖電動機。

首先要明確，步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要發送脈沖的控制器，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。

步進電機可以對旋轉角度和轉動速度進行高精度控制。步進電機作為控制執行元件，是機電一體化的關鍵產品之一，廣泛應用在各種自動化控制系統和精密機械等領域。

步進電機角度計算

步進電機通常1.8度(200步走一圈)、0.9度(400步走一圈)步進角，也就說給步進電機一個脈沖，步進電機走一個步距角(整步的時候)。

步進電機需要用步進電機驅動器驅動，現在市面上大多是帶細分的步進驅動器。如果驅動器細分?jǐn)?shù)16，那么1.8度的電機16*200，3200個脈沖走一圈。

利用電子電路，將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作，驅動器就是為步進電機分時供電的，多相時序控制器。

文中我們介紹了無刷電機是如何控制角度的，需要通過IMU或編碼盤獲取的，控制器也會讓無刷電機盡力保持角度。我們還介紹了步進電機控制角度，步進電機是一種將電脈沖信號轉換成相應角位移或線位移的電動機。同時，也簡單介紹了一下步進電機角度計算的方法。更多關于控制角度的電機的知識，可以關注我們的文章更新和微信公眾號。
