引言：你們了解過旋轉氣缸嗎?該器件是由導氣頭、缸體和活塞桿組成的，它主要應用的領域是半導體和印刷工業方面，它旋轉的導氣頭能夠帶動活塞作直線運動，感興趣的話就隨我們一起來了解下吧。

旋轉氣缸是利用壓縮空氣驅動輸出軸在一定角度范圍內作往復回轉運動的氣動執行元件。用于物體的轉拉、夾緊、閥門的開閉以及機器人的手臂動作等，旋轉氣缸按照內部結構分為齒輪齒條式和葉片式兩大類。從外表動作可以分為無行程中心角度旋轉和旋轉同時帶下壓上升行程。

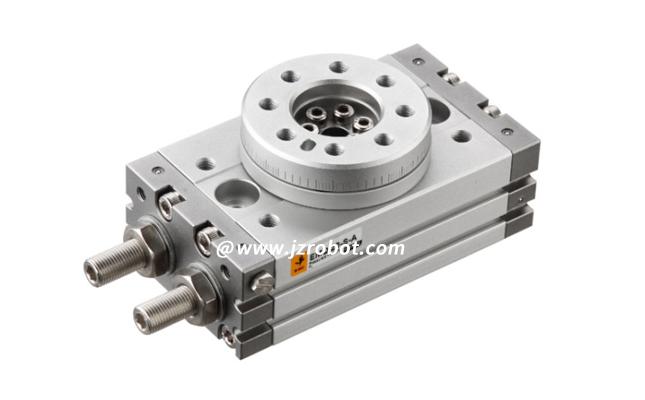

旋轉氣缸

旋轉氣缸，即進排氣導管和導氣頭都固定而氣缸本體則可以相對轉動并且作用于機床夾具和線材卷曲裝置上的一種氣缸，是引導活塞在其中進行直線往復運動的圓筒形金屬機件。

旋轉氣缸主要由導氣頭、缸體、活塞及活塞桿組成。旋轉氣缸工作時，外力帶動缸體、缸蓋及導氣頭旋轉，而活塞及活塞桿只能作往復的直線運動，并且導氣頭體外接管路，固定不動。

應用領域：旋轉氣缸主要用在印刷(張力控制)、半導體(點焊機、芯片研磨其構造是將2個旋轉氣缸的動作結合為一，葉片型搖動驅動器可做2段式與3段式的轉動。

旋轉氣缸工作原理

步驟一，復位。從氣口B通人氣壓(0.1-0.8MPa)，同時從氣口A排大氣，活塞及活塞桿向后退回，當活塞碰到缸體右端時便停止，活塞桿端處于a點位置，這種狀態就是復位狀態。

步驟二，工作。從氣口A通人氣壓(0.1-0.8MPa)，同時從氣口B排大氣，活塞桿及活塞向前伸出。當活塞碰到前蓋時便停止運動。此時活塞桿端處于b點位置，ab之間的距離就是活塞的行程S。這種狀態就是旋轉氣缸的工作狀態。

重復步驟如此循環，使缸體旋轉，活塞帶活塞桿作往復移動。

旋轉氣缸角度調節

平面旋轉是以某個中心點進行角度旋轉，常見的有MSQB旋轉氣缸，CR1A和CRQB等旋轉氣缸，旋轉角度從1-180度之間，最大190度。通過調節螺釘進行旋轉角度的控制，也可以安裝緩沖器，運行也更加平穩。

而旋轉(轉角)下壓氣缸在能夠完成角度旋轉動作的同時能繼續完成下壓夾緊工作，能重復運作。常用于高精度自動化生產車間，適合空間狹小的環境下安裝使用，常見的有SRC轉角氣缸，MK轉角氣缸，ACK轉角氣等，壓縮空氣通過活塞桿上的旋轉槽和缸筒上的凸槽的的配合進行旋轉驅動，在角度旋轉的時候行程隨著旋轉的角度變化而變化，最后進行完成下壓工作。

以上就是關于旋轉氣缸的相關介紹，在了解旋轉氣缸的同時還要了解標準氣缸的工作原理，更多的氣缸工作原理可以及時關注我們的公眾號。
